前回ネットワークカメラのセットアップをしました。
前回セットアップした防犯カメラはSDカードなどへの録画機能がないものを選びました。
では録画はどうするのかといいますと、外部のレコーダーに記録します。
今回はそのカメラの映像を記録するレコーダー、NVRをセットアップしていきます。
NVRとはネットワークカメラに対応した録画装置です。

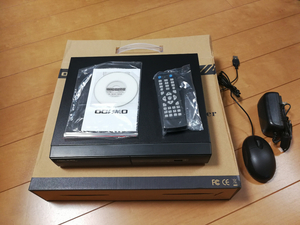

今回用意したのはこちら、TW-7008NVRです。
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_003914-1024x768.jpg)
![](https://www18.a8.net/0.gif?a8mat=2TR4RL+69NBTM+2HOM+5ZEMP)
![](https://gj-camera.com/wp-content/uploads/2021/04/03dbab125af27df89785a8eccc491728.png)

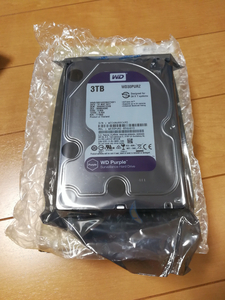

それからレコーダーに組み込むハードディスクです。
今回は3TBの物を選びました。
監視カメラ用と銘打って販売されているものです。
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_004507-768x1024.jpg)

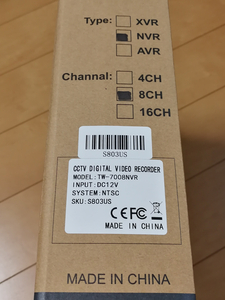

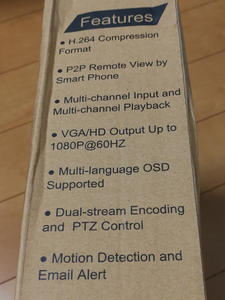

レコーダーの外箱の記載です。
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_002815-768x1024.jpg)
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_002915-768x1024.jpg)

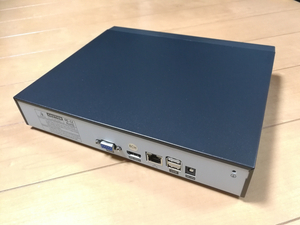

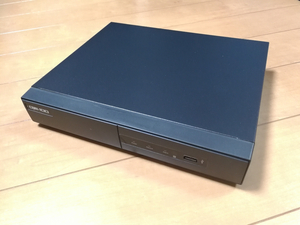

前面と背面です。
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_004621-1024x768.jpg)
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_004645-1024x768.jpg)
DVRと違って映像入力のコネクタが無く、LANコネクタだけなので背面がシンプルです。
前面にUSBポートがあるのでUSBメモリーなど挿すのに便利そうです。
このままでは記録できないので、ハードディスクを組み込みます。

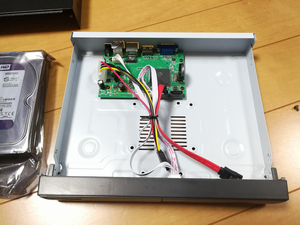

カバーを開けるとこんな感じです。
これまたシンプルな感じです。
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_004938-1024x768.jpg)
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_005800-1024x768.jpg)
ハードディスクを組み込むと、こうなります。
結構ギリギリです。
よく見るともう一つSATAコネクタがあります。
2台目を増設できるのかもしれませんが、スペース的に3.5インチでは無理です。
2.5インチならいけそうです。

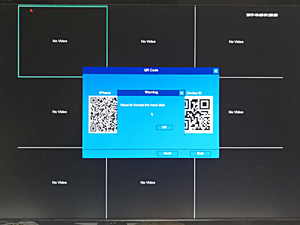

電源を入れて起動すると、ハードディスクをフォーマットする必要がある旨のメッセージが出ます。
フォーマットは後程します。
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_010545-1024x768.jpg)
【OK】【Next】で進みます。

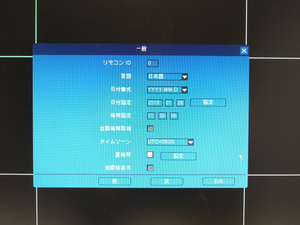

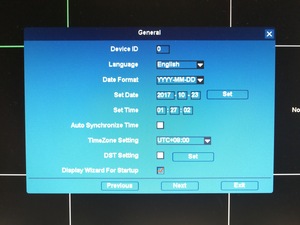

言語とタイムゾーンを設定します。
日本語を選ぶことができます。
日本のタイムゾーンはUTC+09:00です。
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_011210-1024x768.jpg)
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20180129_112210-1024x768.jpg)

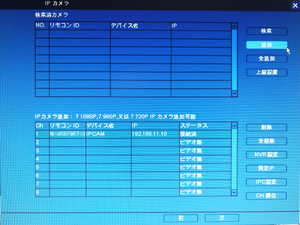

カメラを追加します。
【検索】でネットワーク内のカメラを検索します。
追加したいカメラを選び、【追加】でカメラを追加します。
追加されたカメラは下段に表示されます。
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_012155-1024x768.jpg)

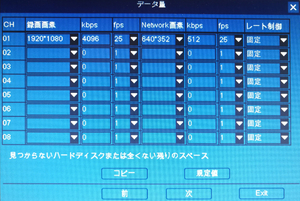

データ量画面で設定の確認、変更ができます。
FHDカメラを接続したらNVR側もFHDで記録できるようにするとカメラのスペックを生かせます。
データ量を節約したい、長時間録画したいといった場合は解像度やフレームレートを落とすことができます。
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_012208-1024x686.jpg)

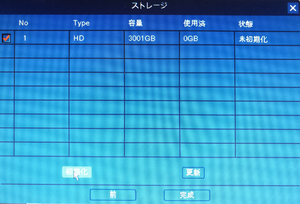

ハードディスクのフォーマットをします。
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_012222-1024x695.jpg)
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_012447-1024x703.jpg)

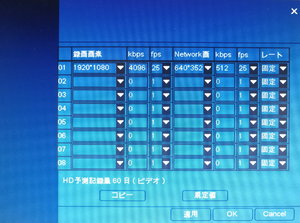

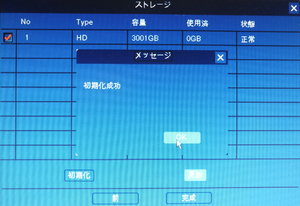

フォーマットが終了するとおおよその記録時間が表示されます。
今回の組み合わせ、1080p 25fps では3TBで60日間記録できるようです。
私としては1か月録画できればよかったのでちょっとオーバースペックでした。
ですが、もう一台増設したらちょうど1か月ですね。
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20171023_012628-1024x760.jpg)

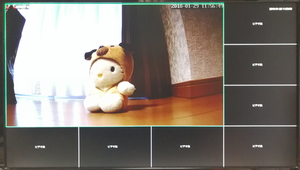

設定が終わるとこんな感じで表示されます。
画像クリックでフルスクリーンになります。
![](https://gj-camera.com/wp-content/uploads/2018/01/IMG_20180129_115649-1024x581.jpg)
各種設定は右クリックで出てくるメニューから行います。
これで防犯カメラとして使用できるようになったのですが、実はまだホームネットワークの環境が整っていないのと、設置の時間がないので、実際の使用はもう少し先になりそうです。
